Драйкулеры

В драйкулере (или сухой градирне) охлаждаемый теплоноситель движется по замкнутому теплообменнику, который обдувается потоком воздуха, создаваемого с помощью вентиляторов. Для улучшения качества теплообмена теплообменник изготавливают из медных или алюминиевых трубок с ребристым профилем, увеличивающим площадь поверхности теплообмена. Возможностей драйкулера хватает, чтобы охладить теплоноситель не более, чем на 5°С… 7°С.

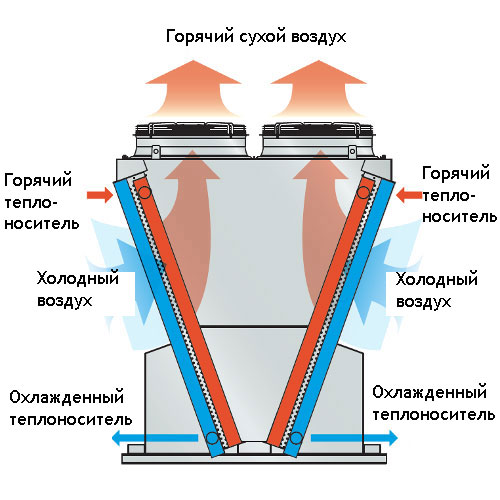

Схема работы драйкулера

В связи с тем, что возможности сухих градирен ограничены температурой подаваемого воздуха, наибольшее распространение они получили в системах кондиционирования, с использованием чиллера с водяным охлаждением конденсатора. В большинстве случаев при такой схеме чиллер устанавливается внутри здания – в эксплуатационном помещении, в то время как драйкулер размещается снаружи здания: на крыше или на прилегающей территории.

При реализации этой схемы теплоноситель сначала направляется в градирню, где происходит начальная фаза его охлаждения, а затем уже поступает в теплообменное устройство чиллера. Там жидкость окончательно остывает до заданных значений температуры.

В зависимости от температуры окружающей среды, количество воздуха, необходимое для охлаждения поверхности теплообменника, различно. Поэтому драйкулеры оснащаются регуляторами скорости вращения вентиляторов, которые позволяют задать нужный режим их работы в соответствии со значениями температуры наружного воздуха и/или температуры воды в контуре охлаждения конденсатора.

В ночное время, когда окружающий воздух достаточно прохладен, сухая градирня самостоятельно охлаждает теплоноситель до нужного значения, а чиллер просто отключается - при этом экономится значительная часть дорогостоящей электроэнергии.

Драйкулеры незаменимы, когда в качестве теплоносителя используются токсичные жидкости, например, этиленгликоль. Поэтому сухие градирни наиболее часто применяются при кондиционировании помещений.
